Proračun i dimenzionisanje ventilacionih kanala
AirDuct polazi od prostorija i potrebnih protoka vazduha, automatski bira distributivne elemente, dimenzioniše i balansira pravougaonu ili kružnu kanalsku mrežu i priprema rezultate potrebne za izbor ventilatora.
Nova generacija poznatog programa
HvacCalc AirDuct je napisan iznova, kao potpuno nov proizvod, ali zadržava proveren proračunski postupak, tabele i rezultate prethodne generacije programa za proračun ventilacionih kanala.
Najvažnija promena je u toku podataka: prostorije su polazna osnova proračuna, u jednom projektu može postojati više sistema, a rezultati se prate tokom rada, a ne tek na kraju proračuna.
Pogled u program

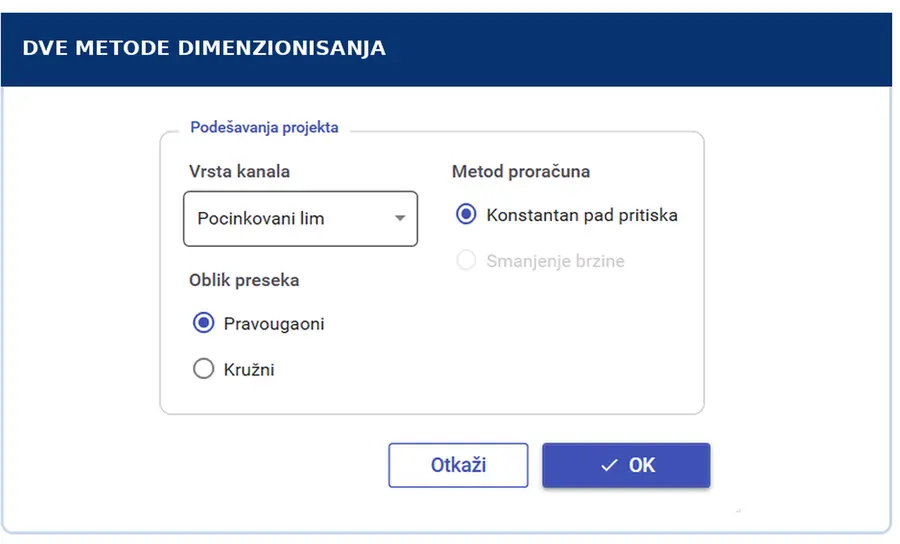

Dve metode dimenzionisanja
Kanalska mreža dimenzioniše se metodom konstantnog pada pritiska ili metodom smanjenja brzine, za pravougaone ili kružne kanale.

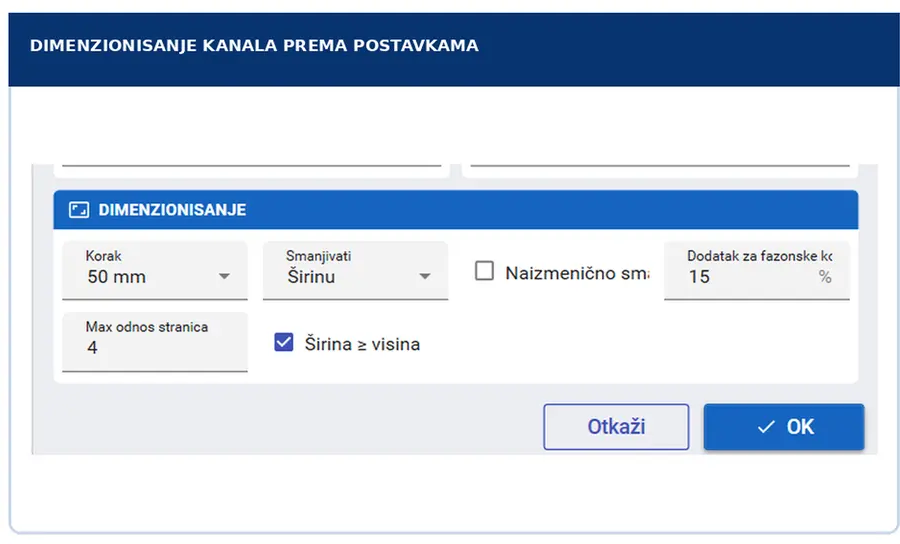

Dimenzionisanje kanala prema postavkama
Korak dimenzija, odnos stranica i način svođenja preseka zadaju se po sistemu i primenjuju na sve njegove deonice.

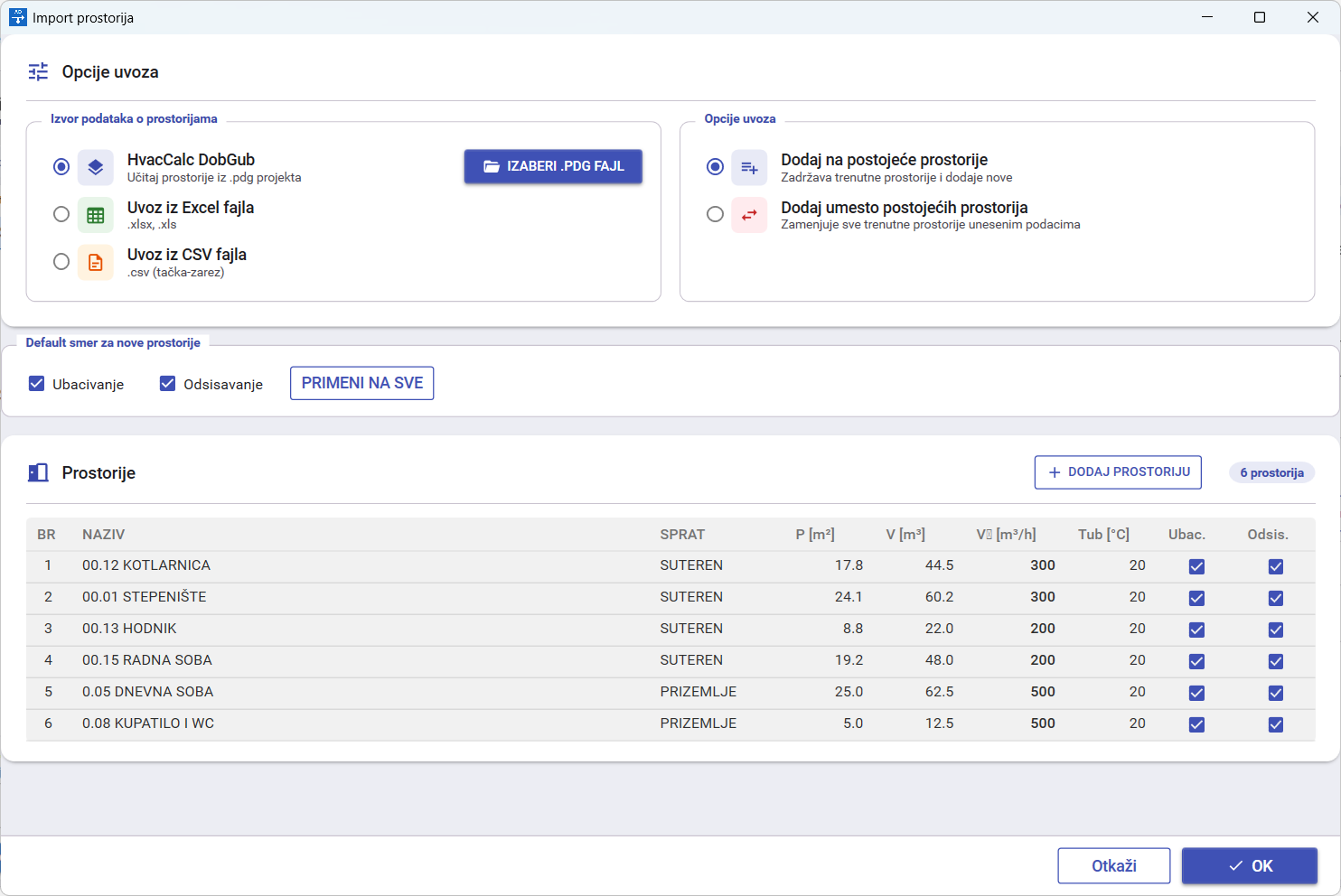

Import prostorija
Prostorije se uvoze iz DobGub PDG, Excel ili CSV fajla, uz izbor dodavanja ili zamene prostorija i smera ubacivanja ili odsisavanja.

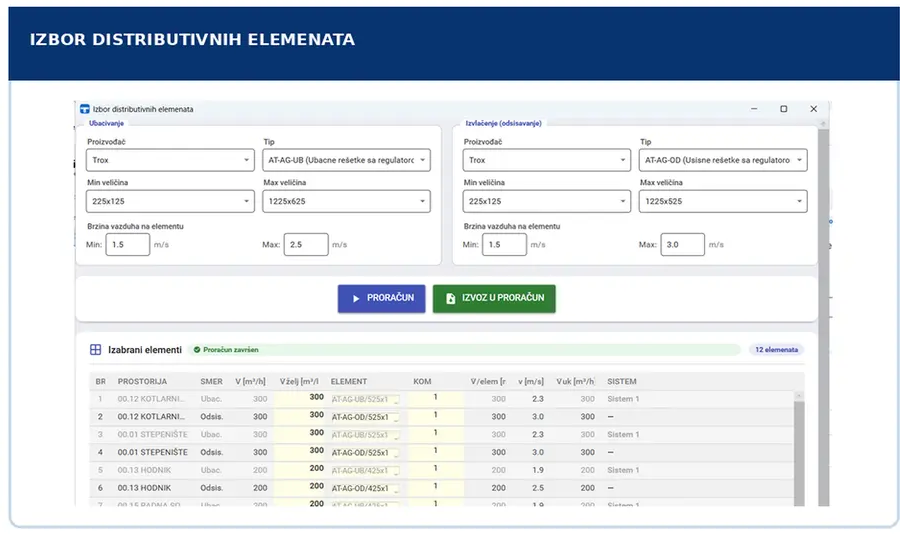

Automatski izbor distributivnih elemenata
Elementi se biraju iz kataloga prema protoku i zadatom opsegu brzine, posebno za ubacivanje i posebno za odsisavanje.

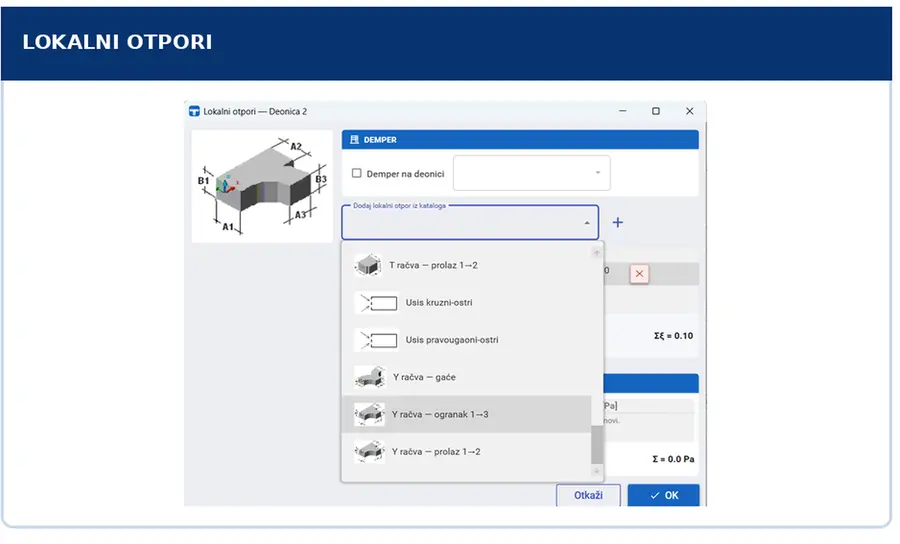

Unos lokalnih otpora
Lokalni otpori se dodaju iz kataloga fazonskih komada, uz mogućnost dempera na deonici i pregled zbirnog koeficijenta.
Od prostorije do sistema
Potreban protok vazduha zadaje se po prostoriji, a distributivni elementi biraju se tako da taj protok pokriju. Prostorije se uvoze iz proračuna programa DobGub, Excel tabele ili CSV fajla.
- Prostorija može imati ubacivanje vazduha, odsisavanje ili oba smera
- Jedan projekat može sadržati više ubacnih i odsisnih sistema
- Svaki sistem ima sopstvenu kanalsku mrežu, ventilator i podešavanja
- Prostorije i izveštaji povezani su na nivou celog projekta
Automatski izbor distributivnih elemenata
Distributivni elementi biraju se iz kataloga prema potrebnom protoku prostorije i zadatom dozvoljenom opsegu brzine vazduha. Elementi se mogu izabrati za importovane prostorije, a zatim dodeliti odgovarajućim sistemima.
Sertifikovani katalozi
Katalozi proizvođača sa zaštićenim i proverenim podacima.
Korisnički katalozi
Korisnik može da dodaje i uređuje sopstvene distributivne elemente.
Proračun i dimenzionisanje kanalske mreže
Podržane su dve metode proračuna — konstantan pad pritiska i smanjenje brzine — za pravougaone i kružne kanale.
- Proračun protoka, brzina i padova pritiska
- Određivanje kritične strujne putanje
- Dimenzionisanje sa korakom 25/50/100 mm, podešeno po sistemu
- Zadavanje dozvoljenog odnosa stranica pravougaonog kanala
- Fiksiranje širine ili visine pojedinačne deonice po potrebi
Lokalni otpori
Koeficijenti lokalnih otpora preuzimaju se iz kataloških tabela za fazonske komade, a parametri zavisni od protoka i preseka kanala izvode se iz podataka mreže. Kada se promeni dimenzija deonice, odgovarajući koeficijenti se ponovo proračunavaju.
Balansiranje mreže
Program proračunava potrebno prigušenje na demperima i na distributivnim elementima, odvojeno za svaki od ova dva načina balansiranja.
- Balansiranje na demperima
- Balansiranje na distributivnim elementima
- Pregled potrebnog prigušenja po granama i strujnim putanjama
Unos kanalske mreže
Podaci o kanalskoj mreži mogu se uneti klasično ili direktnim povezivanjem sa AutoCAD crtežima. Oba načina vode do istog proračuna.
Klasičan unos
Deonice, dužine i lokalni otpori unose se ručno, na osnovu pripremljene skice kanalske mreže.
Dinamički unos preko AutoCAD-a
Kanalska mreža iscrtava se u AutoCAD-u pomoću HANIBAL alatne trake, nad osnovom objekta, a podaci se automatski prenose u AirDuct.
Rezultati tokom rada i provera projekta
Dimenzije, brzine i padovi pritiska prikazuju se na ekranu i osvežavaju posle svake izmene koja utiče na proračun.
Posebna provera projekta prijavljuje nepotpune ili neusaglašene podatke i pokazuje na koji sistem, element ili prostoriju se problem odnosi.
Izveštaji i vazdušni bilans
Vazdušni bilans ubacivanja i odsisavanja prikazuje se po prostorijama, uključujući natpritisak i podpritisak. Program priprema i podatke potrebne za izbor ventilatora.
- Šest izveštaja, svaki u PDF i Excel obliku
- Pregled vazdušnog bilansa po prostorijama
- Podaci potrebni za izbor ventilatora
Tok rada
- Unos opštih podataka i sistema.
- Import prostorija i potrebnih protoka vazduha.
- Izbor distributivnih elemenata.
- Unos deonica klasično ili preko AutoCAD-a.
- Dimenzionisanje i balansiranje mreže.
- Pregled i eksport rezultata.
