PCM
Proračun cevne mreže dvocevnih sistema grejanja i hlađenja
PCM omogućava hidraulički proračun, dimenzionisanje i balansiranje cevnih mreža dvocevnih sistema, uz automatski izbor grejnih i rashladnih tela i povezivanje sa rezultatima programa DobGub.
Nova generacija poznatog programa
HvacCalc PCM je prirodni naslednik programa hanPCM 5.2, koji je dugi niz godina korišćen u projektantskim biroima, izvođačkim firmama i među samostalnim projektantima širom regiona.
HvacCalc PCM razvijen je kao potpuno nov proizvod. Nije nadogradnja prethodne verzije, ali zadržava i unapređuje poznate metode proračuna, dimenzionisanja i balansiranja cevnih mreža.
Sistemi grejanja i hlađenja
PCM je namenjen proračunu dvocevnih sistema grejanja i hlađenja sa automatskim izborom i dimenzionisanjem terminalnih uređaja.
Radijatorsko grejanje
Proračun i dimenzionisanje dvocevnih sistema sa radijatorima, cevnim registrima i sušačima peškira.
Fan-coil sistemi
Proračun dvocevnih fan-coil sistema za grejanje ili hlađenje.
Različiti temperaturni režimi
Podrška za klasične i niskotemperaturne sisteme grejanja, kao i rashladne režime fan-coil sistema.
- Proizvoljni temperaturski režimi grejanja i hlađenja (npr. 90/70 °C i 80/60 °C — radijatorsko grejanje, 55/45 °C — niskotemperaturno grejanje, 7/12 °C — fan-coil hlađenje)
Pogled u program

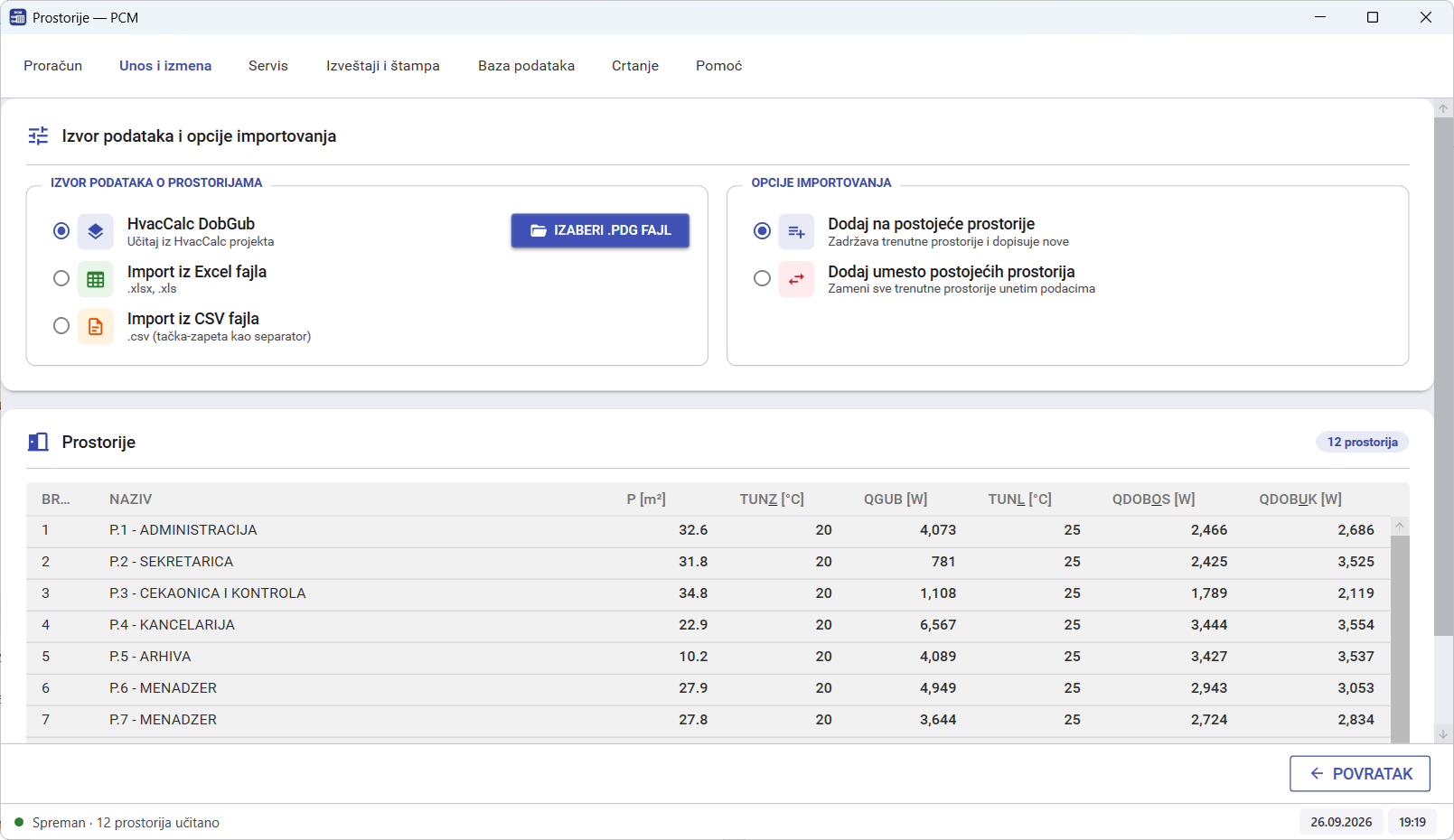

Import prostorija
Podaci o prostorijama i potrebnim toplotnim ili rashladnim opterećenjima mogu se preuzeti iz programa HvacCalc DobGub (PDG format), Excel ili CSV fajlova.

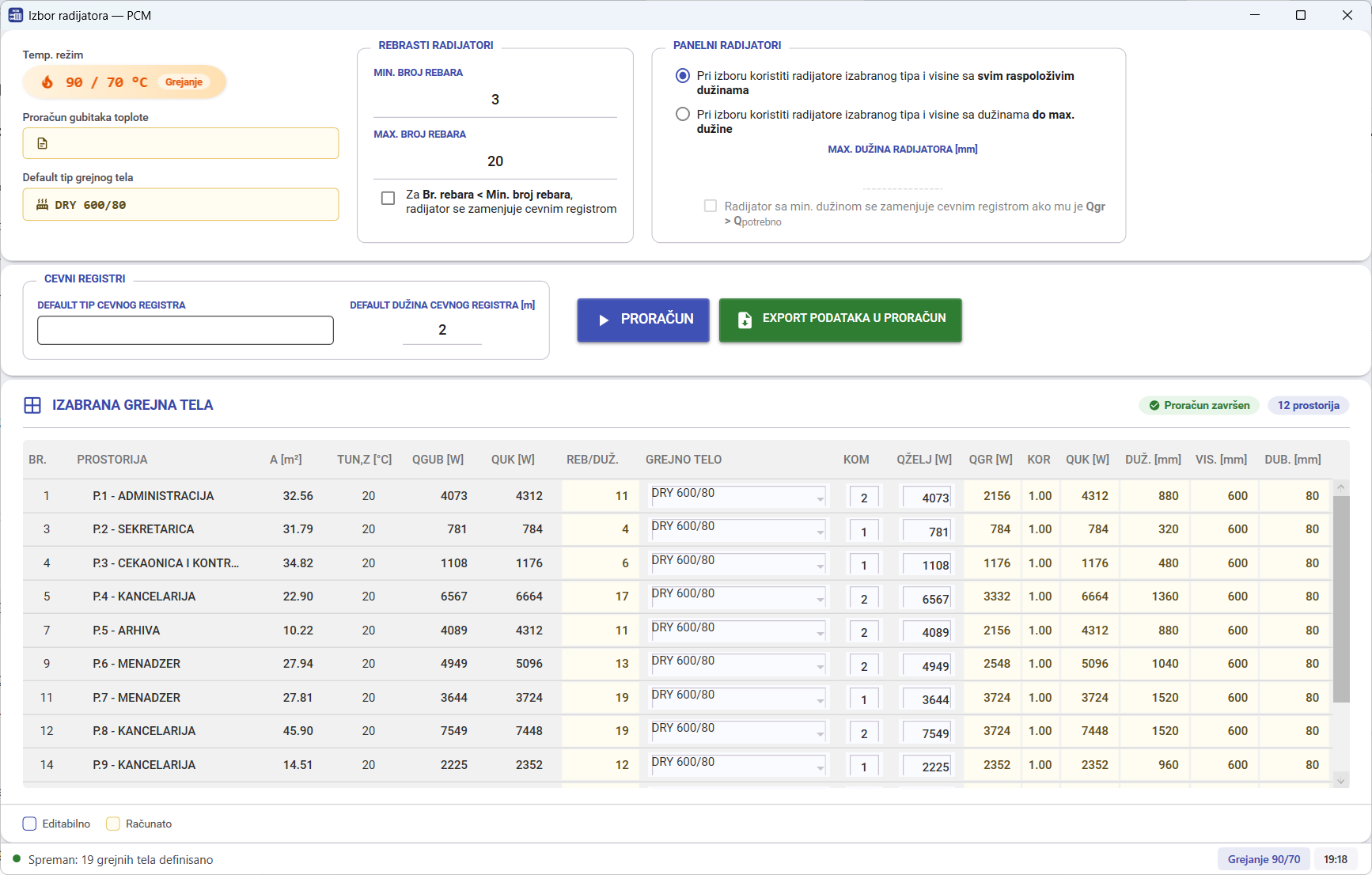

Automatski izbor grejnih i rashladnih tela
Program automatski bira i dimenzioniše grejna i rashladna tela — radijatore, fan-coil aparate, cevne registre i sušače peškira. Automatski izbor može se naknadno izmeniti prema željama korisnika.

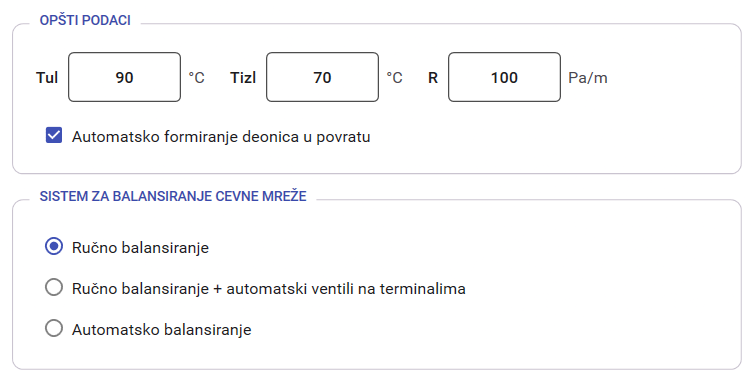

Tri režima balansiranja
- Ručno balansiranje
- Ručno balansiranje sa automatskim ventilima na terminalima
- Automatsko balansiranje
Proračun i dimenzionisanje
Program automatski dimenzioniše cevnu mrežu i proverava hidrauličke uslove rada sistema.
- Dimenzionisanje cevi prema zadatom jediničnom padu pritiska uz kontrolu maksimalne brzine strujanja
- Proračun protoka i padova pritiska
- Proračun protoka korišćenjem stvarnih vrednosti gustine i specifične toplote fluida na srednjoj temperaturi
- Određivanje kritične strujne putanje
- Kontrola hidrauličkih uslova rada
- Automatski proračun potrebnog napora pumpe ili ručni unos
- Izbor radnog fluida: voda ili mešavina vode i glikola
Balansiranje mreže
Program određuje potrebna podešavanja regulacionih elemenata i proverava uslove rada ventila na svim strujnim putanjama.
- Određivanje položaja radijatorskih ventila, navijaka i balansnih ventila
- Proračun autoriteta regulacionih ventila
- Podrška za automatske ventile na terminalima (AQ/AQH)
- Podrška za regulatore diferencijalnog pritiska (DPCV)
- Podrška za pritisno nezavisne regulacione ventile (PICV)
- Automatska provera uslova rada dinamičkih ventila
- Mešovite mreže sa ručnim i dinamičkim ventilima
- Raspodela potrebnog prigušenja na ventil i navijak
- Pregled rezultata po strujnim putanjama
Unos cevne mreže
Podaci o cevnoj mreži mogu se uneti klasično ili direktnim povezivanjem sa AutoCAD crtežima.
Klasičan unos
Cevna mreža se najpre priprema na skici, a zatim se u program unose grejna ili rashladna tela, deonice, dužine i lokalni otpori.
Dinamički unos preko AutoCAD-a
Elementi cevne mreže iscrtavaju se u AutoCAD-u pomoću HANIBAL alatne trake, a podaci o telima, deonicama, dužinama i lokalnim otporima automatski se prenose u PCM.
Program i AutoCAD crteži dvosmerno su povezani, pa se pored rezultata proračuna dobijaju kompletirana šema usponskih vodova i aksonometrijska šema cevne mreže.
Katalozi opreme
Program koristi kataloge opreme za automatski izbor i dimenzionisanje elemenata sistema.
Sertifikovani katalozi
Katalozi proizvođača sa zaštićenim i proverenim podacima.
Korisnički katalozi
Korisnik može da dodaje i uređuje sopstvene radijatore, cevi, ventile i drugu opremu.
Import kataloga
Podaci se mogu preuzeti iz Excel, CSV ili MDB fajlova.
Pregled rezultata i izveštaji
Rezultati proračuna mogu se pregledati direktno u programu i pripremiti za projektnu dokumentaciju.
- Pregled rezultata bez prethodnog štampanja
- Grupisanje rezultata po vertikalama
- Filter deonica za brzo izdvajanje priključnih, horizontalnih i regulacionih deonica
- Izveštaj o rezultatima proračuna cevne mreže
- Izveštaj o rezultatima balansiranja
- Izveštaj o ručnim i dinamičkim regulacionim ventilima
- Specifikacija opreme
- Eksport izveštaja u PDF i Excel
Tok rada
- Unos opštih podataka projekta.
- Import prostorija i opterećenja iz programa DobGub, Excel ili CSV fajla.
- Automatski izbor i dimenzionisanje grejnih ili rashladnih tela.
- Unos cevne mreže klasično ili preko AutoCAD-a.
- Proračun, dimenzionisanje i balansiranje mreže.
- Pregled rezultata i priprema izveštaja.
Varijante programa
PCM je dostupan u dve varijante:
- Klasičan
- Dynamic
Jezici
Interfejs programa i izveštaji dostupni su na osam jezika i dijalekata:
- Engleski
- Nemački
- Srpski
- Hrvatski
- Slovenački
- Makedonski
- Bosanski
- Crnogorski
